變電站為什么要采用直流系統，與交流系統相比有哪些優勢？
1. 電壓穩定好,不受電網運行方式和電網故障的影響,單極接地仍可運行 。
2. 單套直流系統一般有二路交流輸入（自動切換），另有一套蓄電池組，相當于有三個電源供電，供電可靠高。
3. 直流繼電器由于無電磁振動、沒有交流阻抗，損耗小，可小型化，便于集成。
4. 如用交流電源，當系統發生短路故障，電壓會因短路而降低，使二次控制電壓也降低，嚴重時會因電壓低而使斷路器跳不開！
直流電源系統的作用
1. 直流系統是給信號及遠動設備、保護及自動裝置、事故照明、斷路器（開關）分合閘操作提供直流電源的電源設備。直流系統是一個獨立的電源，在外部交流電中斷的情況下，由蓄電池組繼續提供直流電源，保障系統設備正常運行。
2. 直流系統的用電負荷極為重要，對供電的可靠性要求很高，直流系統的可靠性是保障變電站安全運行的決定性條件之一。
3. 在系統發生故障，站用電中斷的情況下，如果直流電源系統不能可靠地為工作設備提供直流工作電源，將會產生不可估計的損失。
直流電源系統的組成
直流系統包括：交流輸入、充電裝置、蓄電池組、監控系統（包括監控裝置、絕緣監測裝置等）、放電裝置（可選）、母線調壓裝置（可選）、饋線屏等單元組成。

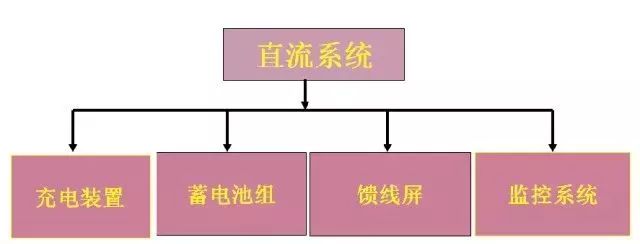

直流系統結構框圖及常用術語
蓄電池組
用電氣方式連接起來的兩個或多個單體蓄電池。
蓄電池
能將所獲得的電能以化學能的形式貯存并將化學能轉變?yōu)殡娔艿囊环N電化學裝置。
充電模塊
將交流電整流成直流電的一種換流設備，其主要功能是實現正常負荷供電及蓄電池的均/浮充功能。
合閘母線
直流電源屏內供斷路器操作機構等動力負荷的直流母線。
控制母線
直流電源屏內供保護及自動控制裝置、控制信號回路等的直流母線。
合閘母線與控制母線的區別是什么？
控制母線提供持續的，較小負荷的直流電源；而合閘母線提供瞬時較大的電源，平時無負荷電流。在合閘時電流較大，會造成母線電壓的短時下降。
控母電壓一般為220V，合母電壓稍高一些，一般為240V。
直流饋線
直流饋線屏至直流小母線和直流分電屏的直流電源電纜。
監控模塊
直流系統的充電模塊統一受控于一臺中央控制系統，系統采用模塊化結構，實現系統的“四遙”功能，這樣的系統稱為監控模塊。
常用術語
1. 直流標稱電壓：
是指直流系統中受電設備的直流額定電壓。有48 V、 110V、220V三個電壓等級。
2. 直流額定電壓：
是指供電設備的直流額定電壓，一般指母線電壓。50V、 115V、 230V三個電壓等級。
3. 直流額定電流：
是指供充電裝置輸出的直流額定電流。5A、10A、15A、20A、30A、40A、50A、80A、100A、160A、200A、250A、315A、400A。
4. 充電：
充電裝置用不同的方式對蓄電池進行充電。
5. 恒流充電：
充電電流在充電電壓范圍內維持在恒定值的充電。
6. 浮充電：
在充電裝置的直流輸出端始終并接著蓄電池和負載，以恒壓充電方式工作。正常運行時，充電裝置在承 擔經常負荷的同時向蓄電池補充充電，以補充蓄電池的自放電，使蓄電池以滿容量的狀態處于備用 。
7. 恒壓充電：
充電電壓維持在恒定值的充電。
8. 限流恒壓充電：
采用限制電流，電壓維持在恒定值的充電。
9. 均衡充電：
為補償蓄電池在使用過程中產生的電壓不均勻現象，使其恢復到規定的范圍內而進行的充電，稱為均衡充電。蓄電池事故放電后進行的補充充電，也稱為均衡充電。
10. 蓄電池容量C10：
10小時率額定容量。單位：Ah。
11. 核對性放電：
在正常運行中的蓄電池組，為了檢驗其實際容量，以規定的放電電流進行恒流放電，只要有單節電池達到了規定的放電終止電壓，即停止放電，然后根據放電電流和放電時間，計算出蓄電池組的實際容量，稱為核對性放電。
直流系統的劃分：48V系統、110V系統、220V系統。
48V系統主要用于通信、遠動裝置及保護通道接口裝置及載波機等。
110V 主要用于保護、自動裝置、信號、斷路器的分合閘控制等。
110V蓄電池個數少，占地面積小，安裝和維護工作簡單。
220V直流電源對變電站的事故照明比較有利，接線簡單。因照明電壓一般采用220V，如使用110V直流系統時，需要采用逆變裝置或其它辦法來解決事故照明的供電問題，較為復雜。
