1. 簡介
基于IVS-12型戶外智能快速真空斷路器的K.NET700配網自動化方案，是一種新型的具備超快速復電特性的故障解決方案。依托IVS-12型智能快速真空斷路器的快速保護功能（<25ms）和智能、完善的綜合處理能力，可20s內完成故障定位、隔離及非故障區域恢復供電。
方案成熟、可靠，可應用于10kV輻射網或雙電源環網線路，具備故障處理時間短、故障波及范圍小、對線路沖擊小等優越特性。輔以無線GPRS或光纖等通信方式后，可與主站系統構成完整的配網自動化系統，實現對城市配電網絡正常運行和事故狀態下的監測、保護、控制和管理。

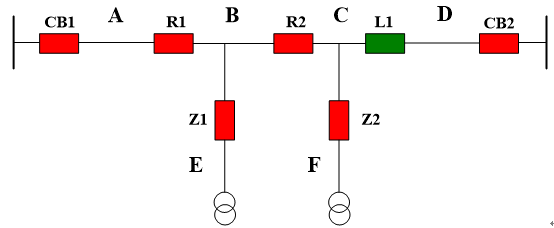

2．系統構成圖
CB：變電站饋出線斷路器； R：分段斷路器； L：聯絡開關； Z：分界斷路器
3．分支線故障
智能快速真空斷路器速斷保護出口及斷路器動作時間可穩定在25ms內，斷路器保護時間級差可設置為： △T=Td+Ty=60ms
Td：斷路器保護跳閘時間25ms； Ty：裕度時間35ms

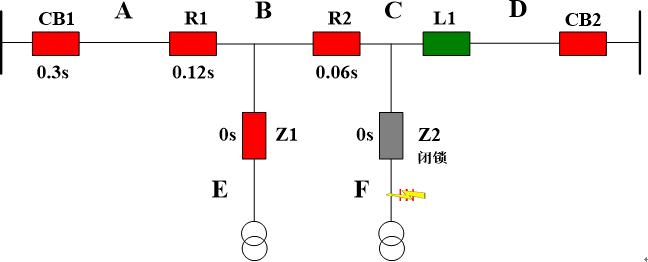

當支線F區域（或E區）發生故障時，根據保護延時時間配合，F(xiàn)區域的分界斷路器Z2在25ms內保護跳閘，上級斷路器CB1，R1，R2不動作，不影響其他支線和主干線路供電。
其中：分界斷路器Z1、Z2可配置一次重合閘功能，若為瞬時性故障，則重合閘成功，否則加速跳閘并閉鎖；

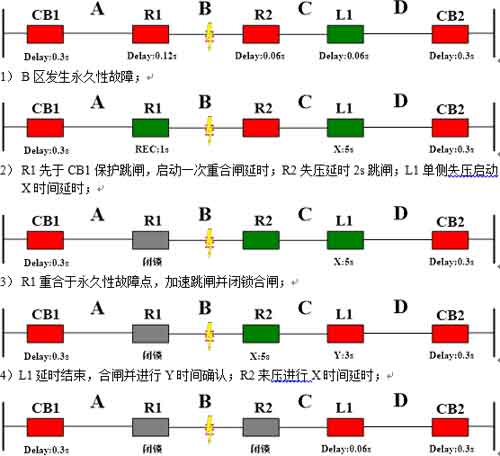

4. 主干線故障
變電站出線斷路器速斷保護延時為0.3s，R1為0.12s，R2為0.06s，L1為0.06s，時間級差為0.06s。
5） L1的Y時間結束確認合閘成功；R2合于永久性故障點，加速跳閘并閉鎖合閘；
故障區域B被正確隔離，非故障區段C恢復供電，總共耗時約10.1s。在故障定位與隔離過程中，僅C段受短時停電影響10s左右，經歷一次重合閘沖擊。
其中：若發生瞬時性故障，則R1一次重合閘成功，R2不動作，L1在X延時過程中檢測到兩側來壓，計時復歸，線路恢復正常供電；
若故障區段發生A、C、D段，其故障隔離原理類似，最長故障處理及恢復供電時間小于20s；
5．功能特性
K.NET700配網自動化方案均采用IVS-12型戶外智能快速真空斷路器，其中，主干線為電壓電流型開關，分支線為電流型開關。
1）快速保護分閘功能（分段斷路器R1、R2，分界斷路器Z1、Z2）
具備三段電流保護功能和單相接地保護功能，速斷保護和斷路器整組動作時間之和小于25ms，確保主干線故障分級處理，分支線故障快速隔離；
2）有壓延時合閘功能（分段斷路器R1、R2）
? 當主干線分段斷路器單側來壓時，進行延時合閘（X時限）；
?當分段斷路器兩側均有壓時，閉鎖延時合閘功能；
?當分段斷路器遠方或就地遙控、以及手動分閘時，閉鎖延時合閘功能；
3）Y時限功能（分段斷路器R1、R2，聯絡斷路器L1）
? 當分段斷路器延時合閘完成后，進行Y時間確認，Y時間計時結束后，合閘成功；
? 當分段斷路器延時合閘完成后，進行Y時間確認，若Y時間計時過程中，斷路器保護跳閘，則執行Y時間閉鎖合閘功能；
? Y時限定值整定小于X時限一個級數；
4）失壓延時分閘功能（分段斷路器R1、R2）
? 當分段斷路器失壓時，延時分閘，延時時間為躲過上級斷路器一次重合閘時間；
? 延時時間可整定，延時功能可投退；
5） 重合閘功能（分段斷路器R1、R2，分界斷路器Z1、Z2）
? 分段斷路器與分界斷路器具備兩次重合閘功能，重合閘次數及重合閘時間可整定；
? 當重合于故障時，則閉鎖二次重合閘功能；
? 當遠方/就地遙控、或手動分閘時，不執行重合閘；
? 當手合于故障時，加速分閘并閉鎖重合閘；
6） 環網點功能（L1）
? 聯絡斷路器工作在常開狀態，正常運行時兩側有壓；
? 單側失壓時，啟動延時合閘功能，延時時間可整定；
? 延時過程中，若兩側有壓，則計時復歸；
? 環網點功能可投退；
