前言：
12kV固體絕緣金屬封閉開關設備技術狀況與制造水平調研報告中包括摘要、第一章：調研背景及目的意義、第二章：調研組織及依據、第三章：技術狀況、第四章：制造與檢測能力、第五章：現場測試、第六章：市場應用情況、第七章：總結、附錄。
市場應用情況
各企業年產量統計情況

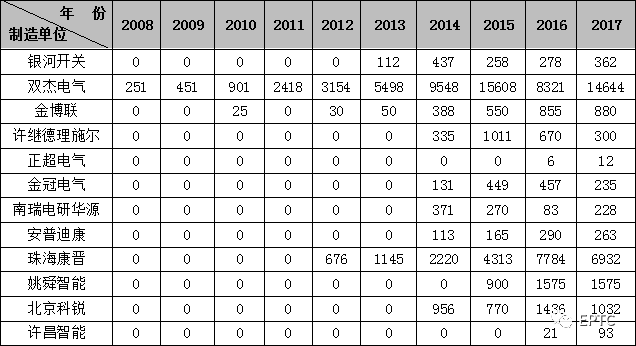

表1 固體絕緣環網柜產量統計情況（單位：單元）

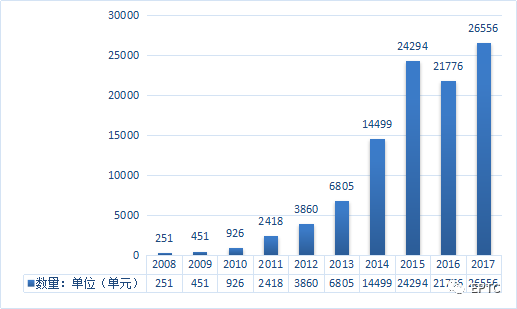

圖1 固體絕緣環網柜年產量變化圖
根據統計的數據可以看出2008到2012年固體絕緣環網柜的起步階段，開展產品技術研究和生產的企業不多。2012年進入固體絕緣環網柜的迅速發展階段，環保型環網柜是一種正進入規模應用的配電新產品，其中固體絕緣環網柜項目已列入國家電網公司“十二五”規劃，同時，國家電網科【2011】1285 文件將該產品納入《國家電網公司第一批重點推廣新技術目錄》。2012 年3 月2 日，國家電網公司發布了企業標準 Q/GDW730-2012《12kV 固體絕緣環網柜技術條件》之后，2013年到2015年，固體絕緣環網柜迎來井噴式的發展，特別是2014年產量翻了兩番多，2015年增加率為67.5%。2016年，固體絕緣環網柜產量開始出現負增長，負增長率為11%。2017年增長平緩，增長率為21.9%，進入平穩期。
固體絕緣環網柜特殊地形分布圖

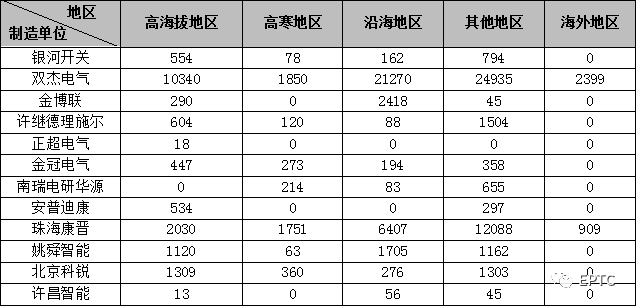

表2 固體絕緣環網柜特殊地形分布情況統計表（單位：單元）

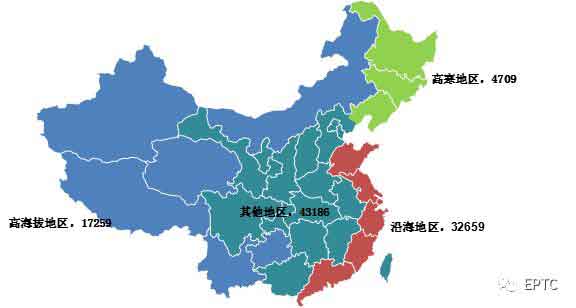

圖2 固體絕緣環網柜特殊地形分布圖

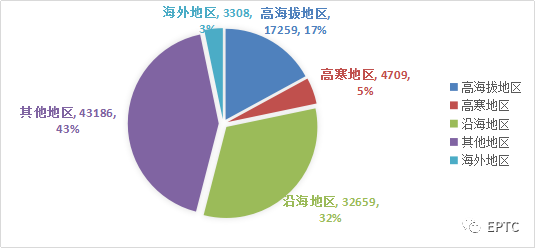

圖3 固體絕緣環網柜各省地區分布圖
固體絕緣環網柜投放的市場覆蓋全國十幾個地區，其中，應用量較大的有新疆、內蒙古、山西、青海等地區，其次是浙江、西藏、云南、廣東、海南、貴州、四川等地區。
高原地區（主要是西北和內蒙古高原地區）和高寒地區固體絕緣環網柜的使用量占到了17%。這兩個地區屬于溫帶大陸性干旱氣候，晝夜溫差大，夏季極端氣溫（最高47.8℃），冬季極端氣溫低（最低-41.5℃）。SF6氣箱的氣體受極端氣壓影響較大，季節性漏氣現象嚴重，冬天常時間的低溫有可能造成氣體液化，對開斷性能影響極大，所以這些區域使用固體絕緣環網柜成為首選。
在濕度大的沿海地區，固體絕緣環網柜的使用率占到了32%，因為防護等級為IP67，密封性能較好，受鹽霧等腐蝕氣體影響較小，運行較為穩定。
從以上數據統計來看固體絕緣環網柜在高原、高寒、沿海地區，總共使用率為54%。固體絕緣環網柜相比其他環網柜具有突出的抗惡劣環境能力，在嚴寒、高原、潮濕、強風沙等惡劣環境下，適應性優勢明顯。海外地區3%，其它地區使用率達到43%。
固體絕緣環網柜單元功能統計情況

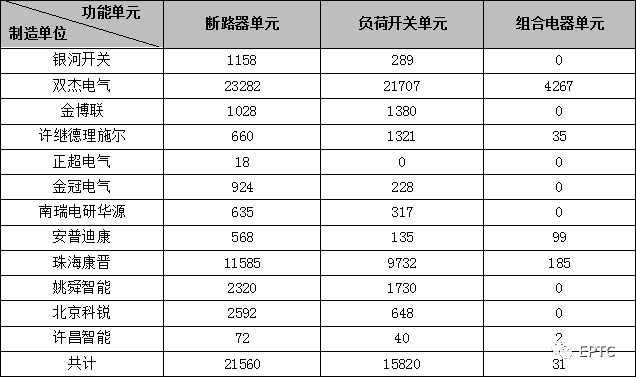

表3 固體絕緣環網柜單元功能統計表（單位：單元）

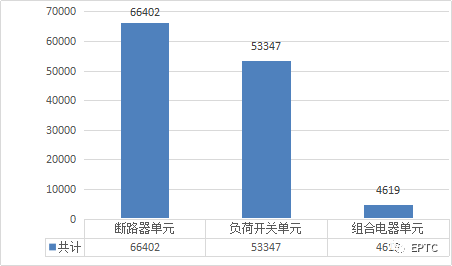

圖4 固體絕緣環網柜功能單元對比圖
固體絕緣環網柜分為：V單元（斷路器單元）、C單元（負荷開關單元），F(xiàn)單元（組合電器單元），每個單元可以單獨使用也可自由擴展。從統計的數據來看，整體以斷路器單元為主，負荷開關單元為輔，組合電器單元占比很少，也有以負荷開關為主的設備企業，例如金博聯和許繼德理施爾。斷路器單元始終是市場主流。
固體絕緣環網柜用戶分布統計情況

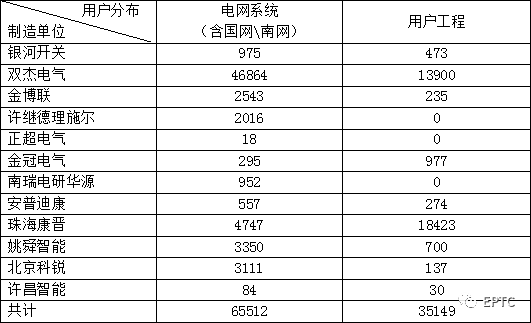

表4 固體絕緣環網在電網系統、用戶工程數量對比圖（單位：單元）

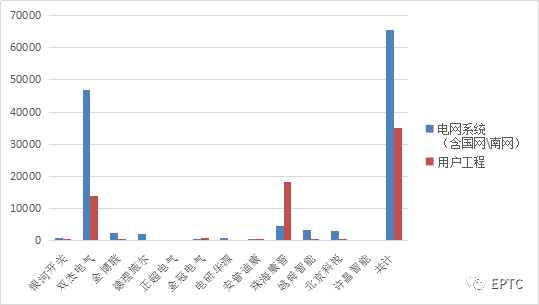

圖5 固體絕緣環網柜在電網系統、用戶工程數量對比圖
從圖表數據可以看出，固體絕緣環網柜主要用在電網系統（含國網\南網）。金冠電氣、珠?？禃x產品投放主要在用戶工程領域，其他設備企業以電網系統（含國網\南網）領域為主。
總結
綜上所述，調研組從產品技術狀況、供貨能力與生產環境、檢測能力及市場應用等7個方面歸納如下：
1、環保性
12家企業生產的固體絕緣環網柜絕緣箱內全部以空氣作為絕緣介質，絕緣材料以環氧樹脂為主，相對于典型的中置柜（如KYN28等）而言，絕緣材料的使用量有較大幅度的降低，個別企業已開始采用可降解絕緣材料。
2、局放
12家企業生產的固體絕緣環網柜（單元柜）隨機抽取的產品整機、絕緣箱及絕緣主母線全部符合DL/T1586標準的要求。
3、絕緣件表面涂覆
12家企業生產的固體絕緣環網柜絕緣件表面均全部能實現表面涂覆導電層或半導電層，其中有6家企業對涂覆層進行了附著力試驗；涂覆工藝主要有電弧熔鋅工藝、噴鋅工藝、噴涂導電石墨工藝和硫化導電橡膠工藝；絕緣件導電層通過導體與殼體有效連接，達到可靠接地的要求。
4、供貨能力與生產環境
12家企業中由6家建有自動化裝配線，其中2家的裝配線上的關鍵工位選用機器人裝配，12年企業目前生產能力達到10萬單元；在生產環境方面，都建有專用的生產環境，其中由4家建有標準化的封閉裝配車間，能滿足絕緣箱密封時型腔對空氣質量的要求。
5、檢測能力
11家建有專用的局放試驗室，9家具備溫升試驗?zāi)芰Γ?家具備絕緣件高低溫試驗?zāi)芰Γ?6家具備X光探傷能力，5家具備電鍍、涂層測厚能力，3家具備鹽霧檢測能力。
6、產品結構
12家企業生產的固體絕緣環網柜結構形式呈現多樣化，產品主要功能單元為斷路器單元和負荷開關單元，有7家企業生產組合電器單元；隔離開關配置方面，全部采用三工位隔離接地開關，有上隔離和下隔離兩種布置方式；操作機構方面主要以彈簧操作機構為主，部分可配永磁操作機構。
7、市場應用
12家生產廠家近10年累計運行 10.2萬單元，主要分布在新疆、內蒙古、山西、青海等地區，其次是浙江、西藏、云南、廣東、海南、貴州、四川等地區。運行環境涵蓋了高原、嚴寒、潮濕、污穢、沿海、強風沙等惡劣地區。
經過十多年的發展，國內12kV固體絕緣環網柜的技術和工藝水平、品質保障能力、批量供貨能力均有了大幅提升。
